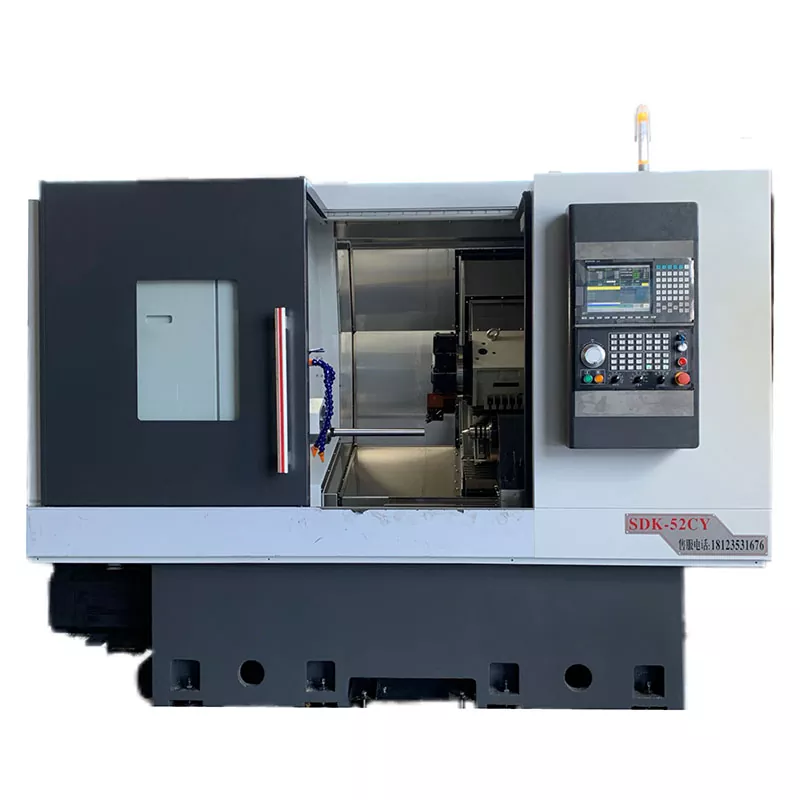

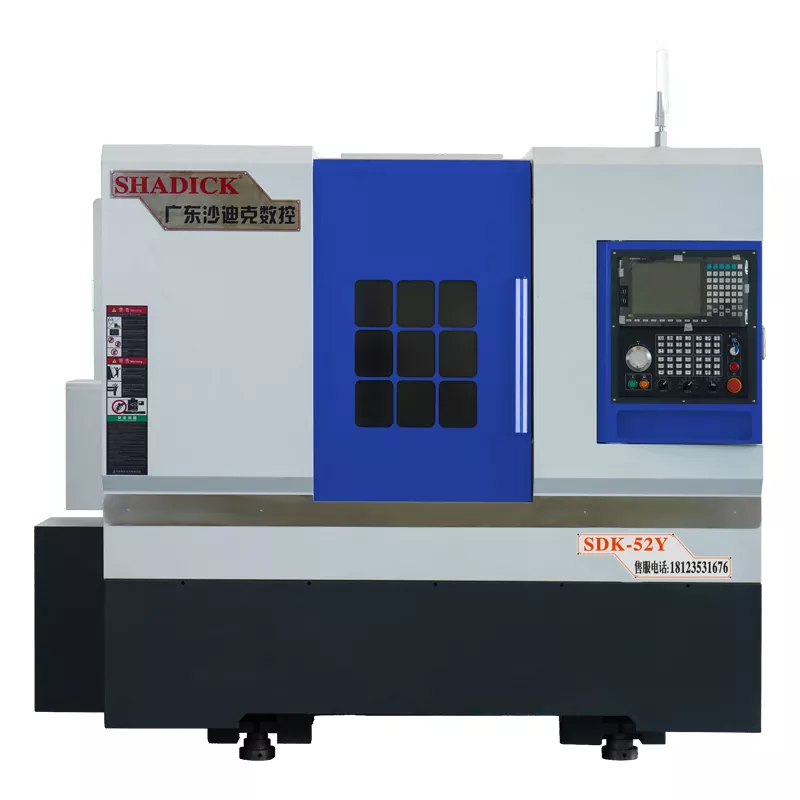

प्रक्षेपित y- अक्ष टर्न-मिल कंपाउंड CNC मशीन टूल्स

लेट-मिल कॉम्प्लेक्स मशीनों की श्रृंखला के भीतर एक उन्नत मॉडल के रूप में प्रक्षेपित Y- अक्ष टर्न-मिल कंपाउंड CNC मशीन टूल्स, अपनी अद्वितीय प्रसंस्करण विधि का लाभ उठाता है, जो कि बहु-प्रक्रिया मशीनिंग के कुशल एकीकरण को प्राप्त करने के लिए Y- अक्ष के सटीक ऊर्ध्वाधर विस्थापन के साथ एक्स-अक्ष के लचीले फोर-एंड-एफ़्ट आंदोलन को जोड़ती है। यह अभिनव डिजाइन न केवल उत्पादन दक्षता को बढ़ाता है, बल्कि कुशल और उच्च गुणवत्ता वाले उत्पादन के लिए आधुनिक विनिर्माण की तत्काल मांगों के साथ मूल रूप से संरेखित करता है।

जांच भेजें

उत्पाद वर्णन

हमारे प्रक्षेपित वाई-एक्सिस टर्न-मिल कंपाउंड सीएनसी मशीन टूल्स आयातित उच्च-सटीक रैखिक गाइड, रोलर स्क्रू और सटीक बीयरिंग से सुसज्जित हैं।

यह पूरी तरह से चार के सबसे बड़े लाभों का फायदा उठाता है - एक्सिस लिंकेज भारी कटिंग और उच्च कठोरता।

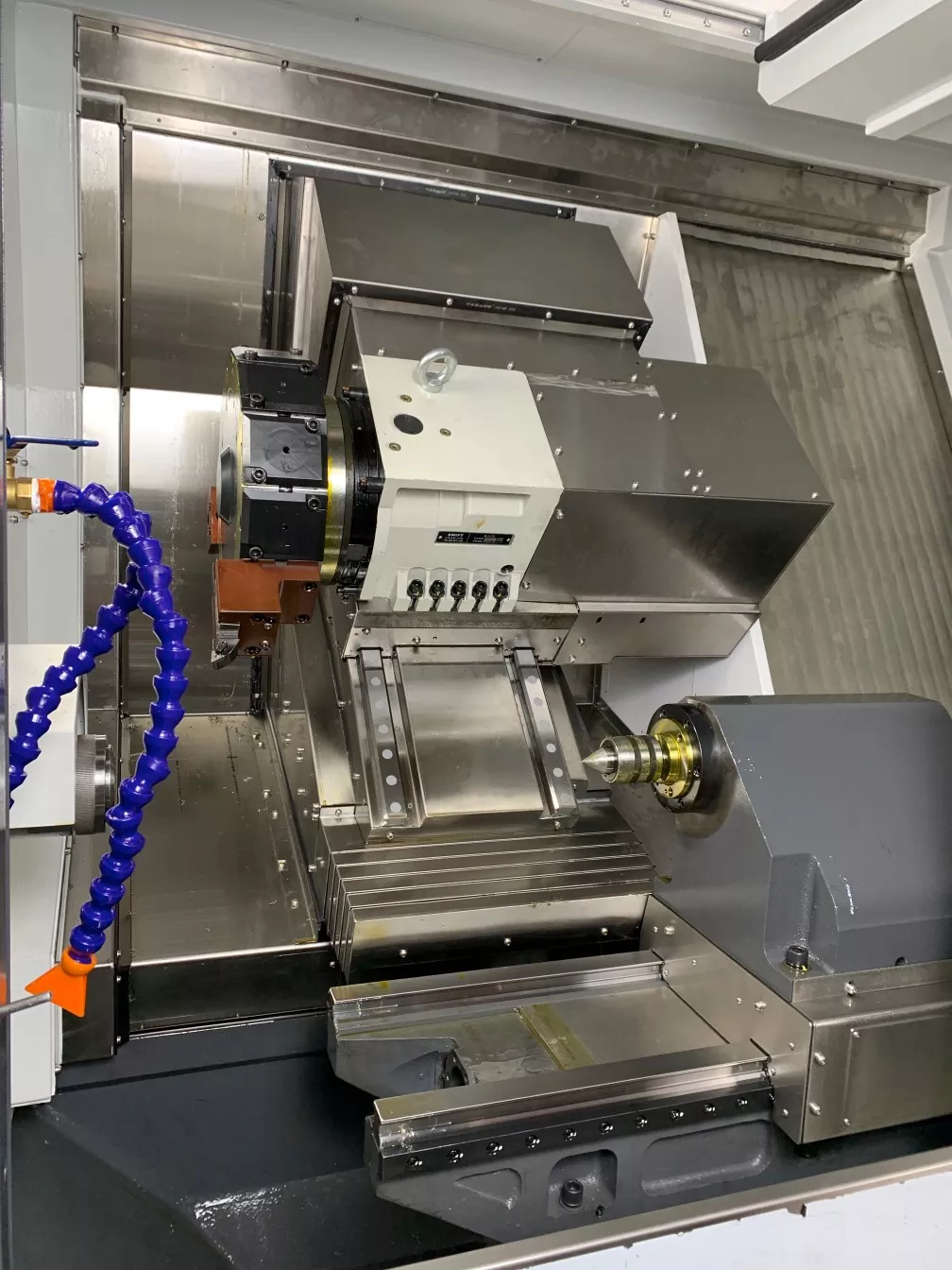

यह एक टर्न-मिल कंपाउंड मशीनिंग मशीन है जिसमें एक प्रक्षेपित वाई-एक्सिस पावर बुर्ज और टेलस्टॉक सेंटर है, जो एक नया मॉडल है जो सीधे वाई-एक्सिस मशीन की जगह लेता है।

प्रोग्रामेबल हाइड्रोलिक टेलस्टॉक सेंटर एक-कुंजी ऑपरेशन को विस्तारित करने या वापस लेने की अनुमति देता है, जिससे आसान वर्कपीस क्लैम्पिंग की सुविधा मिलती है। इसमें दो-गति नियंत्रण (तेज और धीमी) है।

पावर बुर्ज का उपयोग मशीनिंग उच्च-रिगिडिटी भागों के लिए किया जाता है, और प्रक्षेपित वाई-एक्सिस पावर हेड का उपयोग मशीन जटिल भागों में टर्न-मिल कंपाउंड फ़ंक्शन के साथ संयोजन में किया जा सकता है।

मशीन टूल का बिस्तर 15:30 डिग्री के कोण अनुपात के साथ एक उच्च-निम्न रेल डिजाइन को अपनाता है, जो प्रभावी रूप से यह सुनिश्चित कर सकता है कि मशीन टूल दीर्घकालिक संचालन के दौरान विकृत नहीं होगा, और इसमें अच्छी कठोरता और मजबूत स्थिरता है।

उत्पाद पैरामीटर） विनिर्देश）

संसाधन क्षमता	52 सी
बेड बॉडी को स्पिन करें	Φ600
सबसे बड़ा व्यास प्रसंस्करण	Φ350
धुरा
स्पिंडल नाक	ए 2-6
बार एपर्चर	Φ52
स्पिंडल की गति	0-4500
यांत्रिक परिशुद्धता
पोजिशनिंग सटीकता को दोहराएं	± 0.005
स्पिंडल फायरिंग	≤0.005/100 मिमी
स्पिंडल टेपर	≤0.005/100 मिमी
एक्स, जेड क्रॉसहेयर	≤0.005/100 मिमी
X/z अक्ष तेजी से चलती गति	24 मीटर/मिनट
पूंछ सीट यात्रा
टेलस्टॉक आस्तीन की विशिष्टता	मो का 4#
पूंछ सीट यात्रा	500 मिमी
पूंछ सीट आंदोलन विधि	स्लाइडर
चक की शीर्ष दूरी	630 मिमी
सीट -प्रेशर रेंज	5-20 किलोग्राम
शीर्ष यात्रा कार्यक्रम	120 मिमी
पूंछ सीट संरचना	सटीक आस्तीन प्रकार
अक्षीय स्ट्रोक
एक्स-अक्ष यात्रा त्रिज्या	260 मिमी
जेड-एक्सिस स्ट्रोक	620 मिमी
वाई-एक्सिस स्ट्रोक	﹢ 60 मिमी 68 मिमी
मोटर -शक्ति
स्पिंडल (सर्वो) और मोटर	11kw
एक्स अक्ष (सर्वो) और मोटर	3.1KW
Z अक्ष (सर्वो) और मोटर	3.1KW
Y अक्ष (सर्वो) और मोटर	2.4KW
पावर हेड मोटर	5.5 kw
लालिमा
लालिमा	BMT55
अन्य
वज़न	5000kg
यांत्रिक आयाम	290019502100

उत्पाद उत्सव और आवेदन

प्रक्षेपित Y- अक्ष टर्न-मिल कंपाउंड CNC मशीन टूल्स का व्यापक रूप से विभिन्न विनिर्माण उद्योगों में उपयोग किया जाता है, विशेष रूप से उच्च-परिशुद्धता और जटिल भागों जैसे डॉकिंग आवेषण, मोटर वाहन भागों, चिकित्सा उपकरणों, आदि के प्रसंस्करण में, जिनके महत्वपूर्ण फायदे हैं। इसके अलावा, इसका उपयोग जटिल ज्यामितीय आकृतियों, विभिन्न आकारों, और उच्च सटीक आवश्यकताओं जैसे बेलनाकार सतहों, शंक्वाकार सतहों, चरणबद्ध सतहों, गोलाकार सतहों और अन्य प्रकार की घूर्णन सतहों के साथ भागों को संसाधित करने के लिए भी किया जा सकता है।

उत्पादन विवरण

यह एक स्क्रू रॉड और एक सर्वो मोटर द्वारा संचालित और नियंत्रित किया जाता है। आंदोलन और जोर के लिए कार्यक्रम निर्देश सेट किया जा सकता है, और ऑपरेशन सरल है।

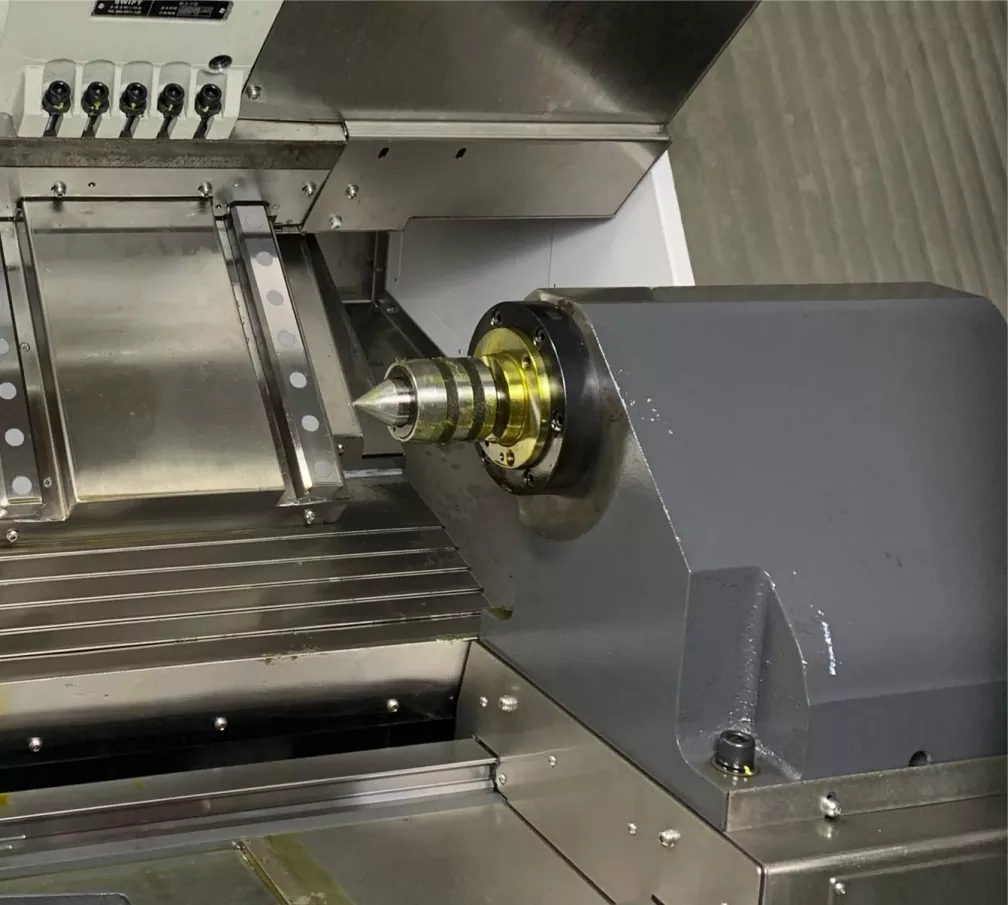

यह एक प्रोग्राम करने योग्य हाइड्रोलिक टेलस्टॉक के डिजाइन को अपनाता है, जो अल्ट्रा-लॉन्ग और पतला शाफ्ट भागों को संसाधित करते समय गोलाई और सांद्रता को सुनिश्चित करना आसान बनाता है।

प्रोग्राम करने योग्य हाइड्रोलिक टेलस्टॉक एम-कोड और के-कोड के माध्यम से आगे, पिछड़े आंदोलन और टेलस्टॉक को रोक सकता है। इसके अलावा, यह दबाव के मनमाने ढंग से समायोजन के लिए अनुमति देता है। यह सरल, सुविधाजनक, सुरक्षित और विश्वसनीय है।
