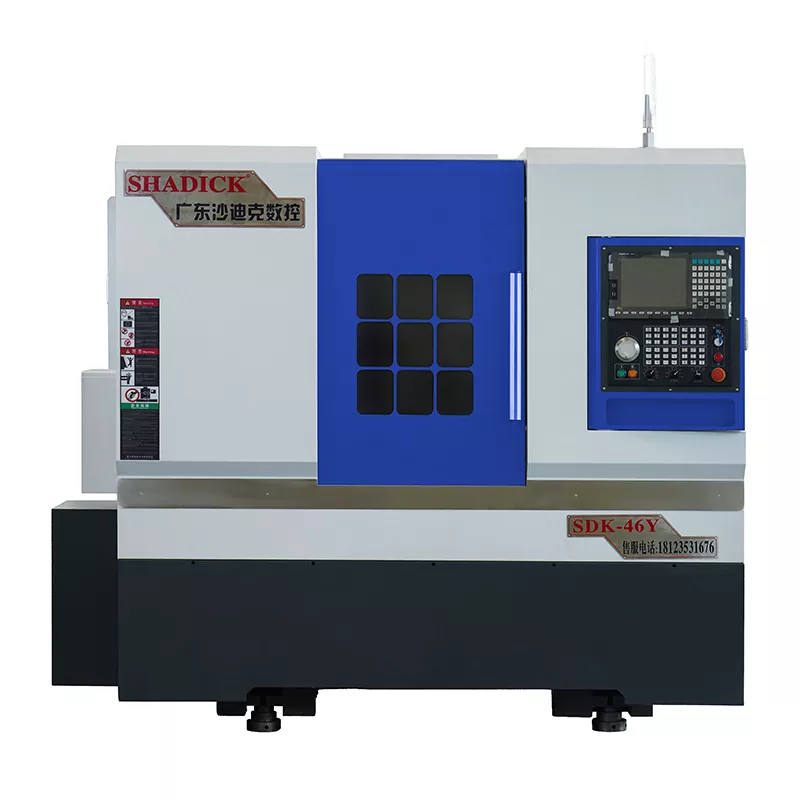

46-टर्निंग और मिलिंग कंपाउंड सीएनसी मशीन टूल्स

Shadick न केवल उच्च-अंत 46-टर्निंग और मिलिंग कंपाउंड CNC मशीन टूल्स प्रदान करता है, बल्कि अनुकूलित सेवाओं में भी उत्कृष्टता प्राप्त करता है। हमारी तकनीकी टीम सावधानीपूर्वक प्रक्रिया प्रवाह को डिज़ाइन करेगी, उपकरणों को कॉन्फ़िगर करेगी, और प्रत्येक ग्राहक की विशिष्ट आवश्यकताओं के आधार पर स्वचालन समाधान की योजना बना रही है, वास्तव में सभी ग्राहकों के लिए "वन-स्टॉप" समाधान प्रदान करती है। Shadick का चयन करने का मतलब एक विनिर्माण साथी चुनना है जो कुशल और चिंता मुक्त संचालन प्राप्त कर सकता है।

जांच भेजें

उत्पाद वर्णन

हमारे 46-टर्निंग और मिलिंग कंपाउंड CNC मशीन टूल्स जटिल पार्ट मशीनिंग करने के लिए ट्रू y- एक्सिस पावर बुर्ज नियंत्रण का उपयोग करते हैं।

प्रत्येक अक्ष आयातित उच्च-परिशुद्धता रैखिक गाइड, रोलर शिकंजा और सटीक बीयरिंग से सुसज्जित है।

यह स्टील भागों और स्टेनलेस स्टील के बड़े पैमाने पर सटीक मशीनिंग का प्रदर्शन कर सकता है, साथ ही शाफ्ट छोरों के ड्रिलिंग और टैपिंग भी कर सकता है।

प्रत्यक्ष युग्मित पावर बुर्ज का Y- अक्ष 4-वायर रेल/डबल हार्ड रेल नियंत्रण को अपनाता है, जो सटीक और उच्च कठोरता में बहुत सुधार करता है।

उत्पाद पैरामीटर） विनिर्देश）

संसाधन क्षमता	46y
बेड बॉडी को स्पिन करें	Φ450
सबसे बड़ा व्यास प्रसंस्करण	Φ350
धुरा
स्पिंडल नाक	ए 2-5
बार एपर्चर	Φ46
स्पिंडल की गति	0-6000
यांत्रिक परिशुद्धता
पोजिशनिंग सटीकता को दोहराएं	± 0.003
स्पिंडल फायरिंग	≤0.005/100 मिमी
स्पिंडल टेपर	≤0.005/100 मिमी
एक्स, जेड क्रॉसहेयर	≤0.005/100 मिमी
X/z अक्ष तेजी से चलती गति	24 मीटर/मिनट
अक्षीय स्ट्रोक
एक्स-एक्सिस त्रिज्या	250 मिमी
जेड-एक्सिस स्ट्रोक	400 मिमी
वाई-एक्सिस स्ट्रोक	± 35 मिमी
मोटर -शक्ति
स्पिंडल (सर्वो) और मोटर	7.5kW
एक्स अक्ष (सर्वो) और मोटर	3.1KW
Z अक्ष (सर्वो) और मोटर	3.1KW
Y अक्ष (सर्वो) और मोटर	2.4KW
पावर हेड मोटर	5.5 kw

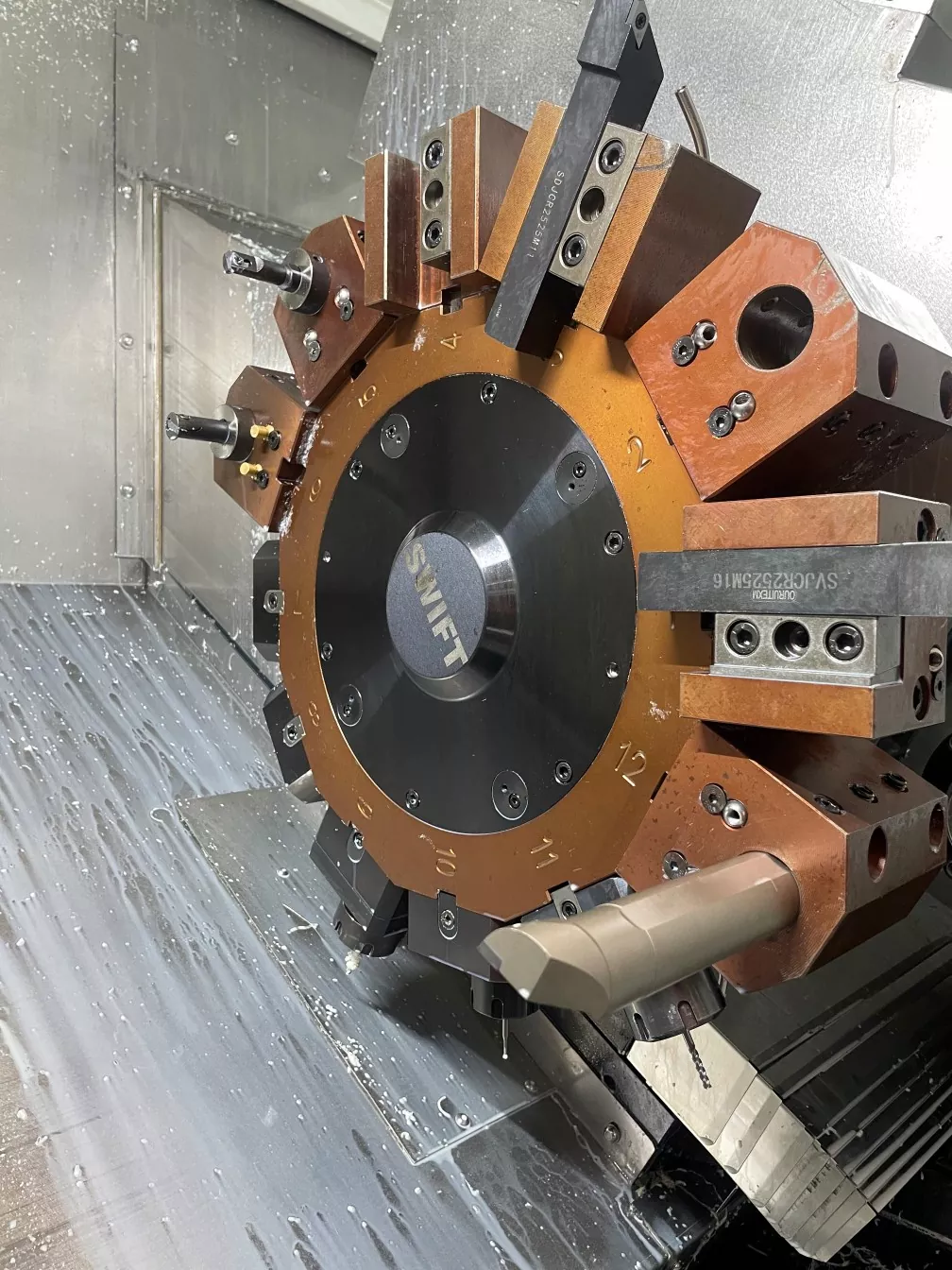

12 - स्टेशन पावर बुर्ज (BMT40)	ताइवान, चीन से राजा सीएनसी
पावर हेड 0 - डिग्री	2
पावर हेड 90 - डिग्री	2
अन्य
वज़न	3600kg
यांत्रिक आयाम	273017101920

उत्पाद उत्सव और आवेदन

Shadick 46-टर्निंग और मिलिंग कंपाउंड CNC मशीन टूल्स एक खराद और एक मशीनिंग सेंटर के कार्यों को जोड़ती है। यह विशेष रूप से सटीक, संकेंद्रितता और समाक्षीयता के लिए उच्च आवश्यकताओं के साथ उत्पादों को संभालने के लिए डिज़ाइन किया गया है। आमतौर पर, इसका उपयोग ऑटोमोटिव, एयरोस्पेस और मोल्ड मैन्युफैक्चरिंग इंडस्ट्रीज जैसे क्षेत्रों में स्पेयर पार्ट्स को संसाधित करने के लिए किया जाता है। एक एकल क्लैंपिंग के साथ, यह जटिल भागों के प्रसंस्करण को पूरा कर सकता है, उत्पादन समय को कम कर सकता है और लागत को कम कर सकता है।

उत्पादन विवरण

46-टर्निंग और मिलिंग कंपाउंड सीएनसी मशीन टूल्स आंतरिक संरचना प्रदर्शन

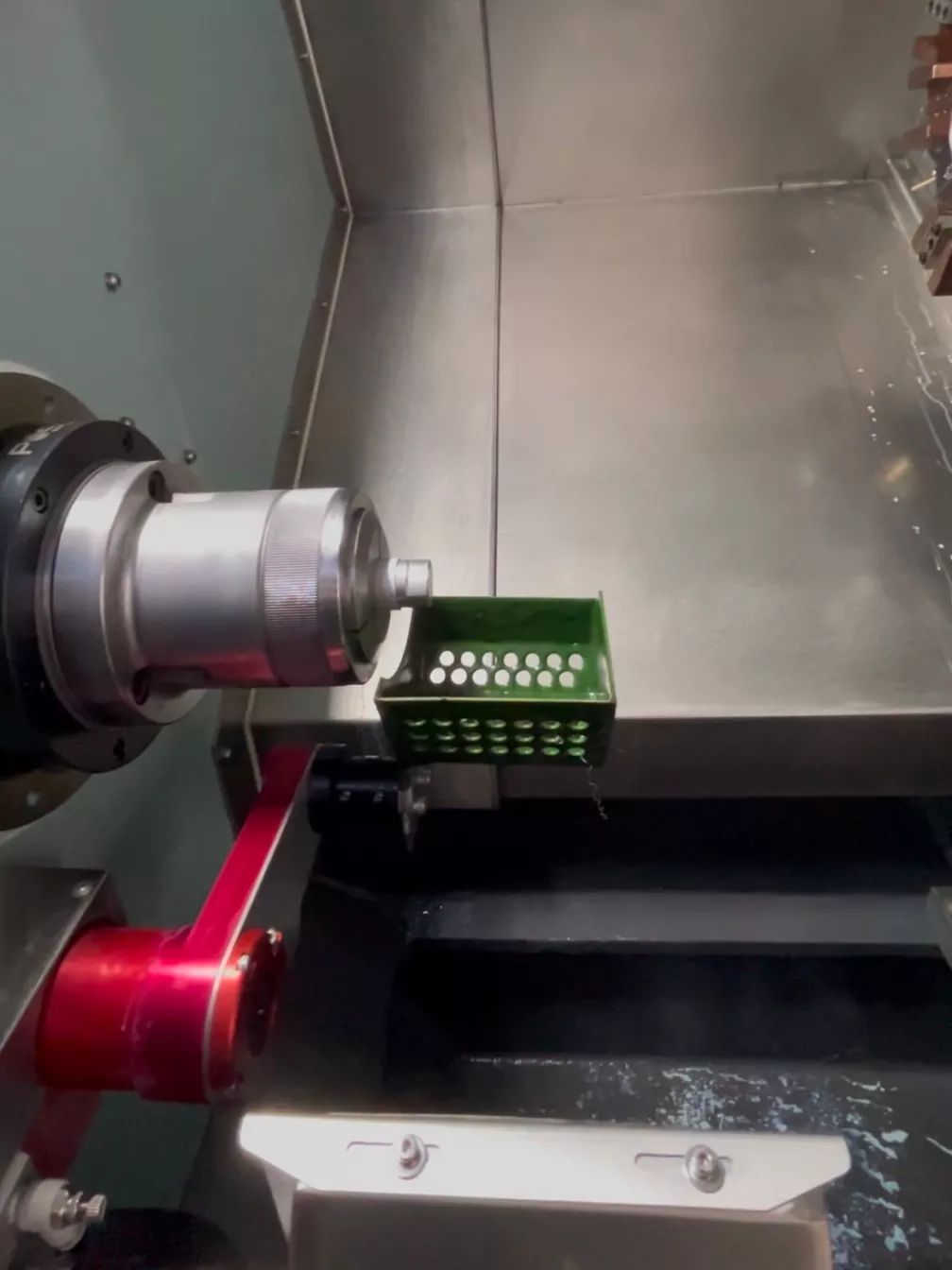

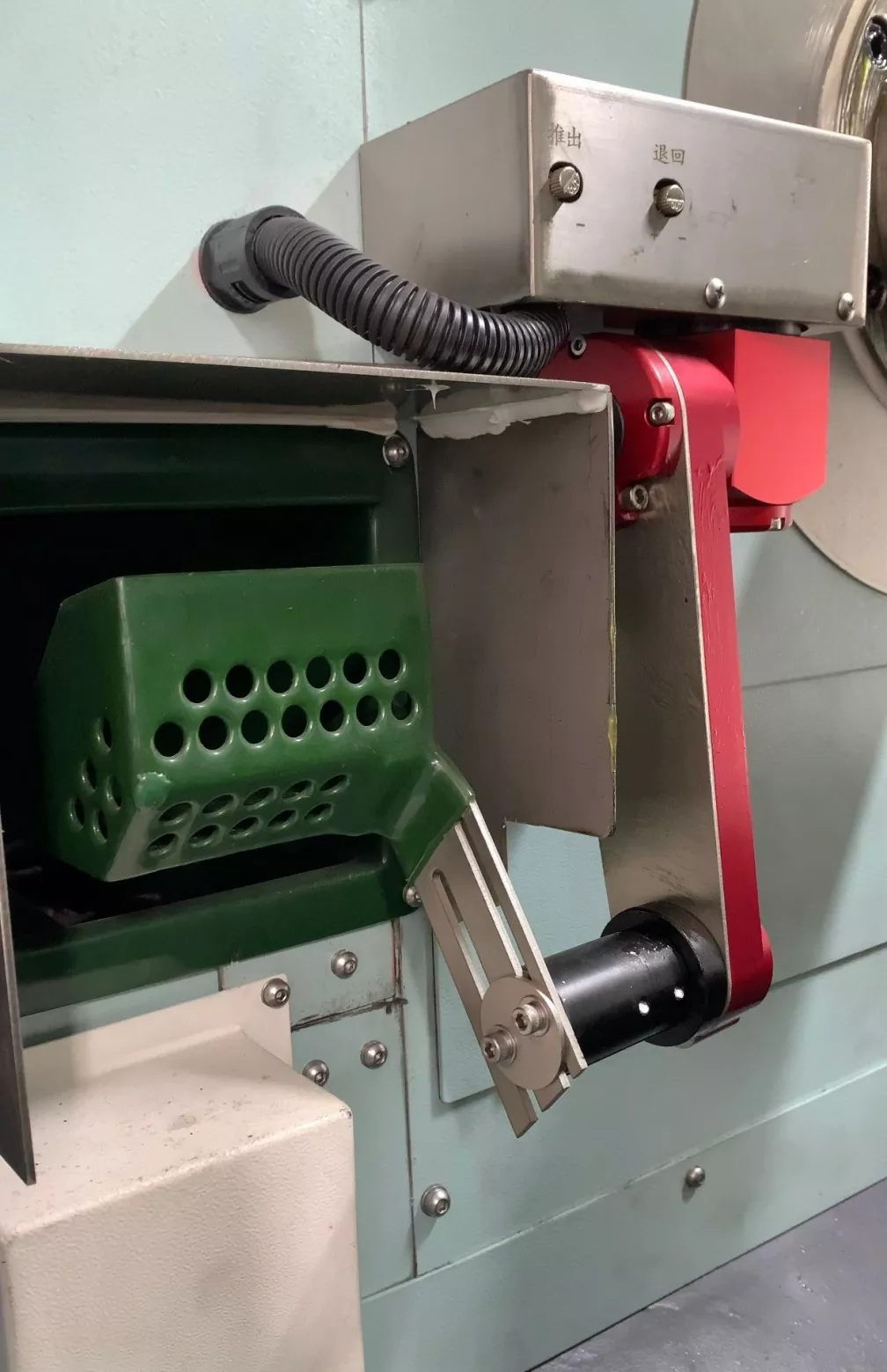

हमारे उपकरण ग्राहकों की जरूरतों के अनुसार एक वर्कपीस कलेक्टर और एक स्वचालित फीडर की वैकल्पिक स्थापना के लिए अनुमति देते हैं, जो समय और श्रम को बचा सकते हैं, और लागत को कम कर सकते हैं।
