सीएनसी मशीन टूल्स कैसे काम करते हैं?

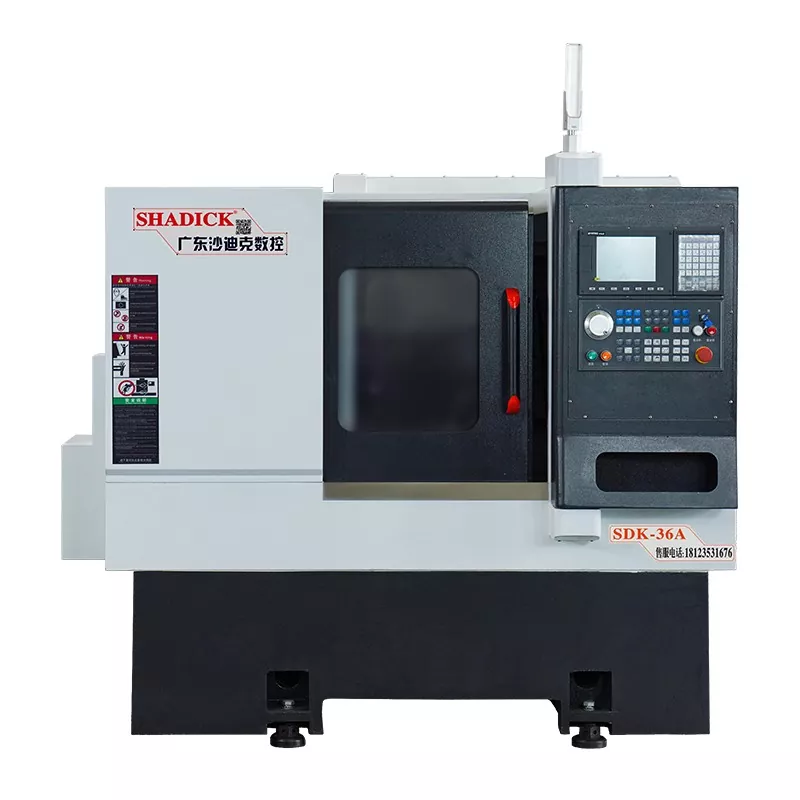

सीएनसी उपकरण व्यवस्था मशीन की संरचनात्मक विशेषताएं

Theसीएनसी उपकरण व्यवस्था मशीनबाहरी मोड़, बहुभुज मिलिंग, थ्रेडिंग और ग्रूविंग सहित कई प्रक्रियाओं को एक साथ पूरा कर सकता है।

यह उच्च गति मोड़ और कम गति बहुभुज मिलिंग सहित विभिन्न प्रक्रियाओं को संभाल सकता है।

एक हाइड्रोलिक क्लैंपिंग डिवाइस मशीन के स्वचालन के स्तर में सुधार करती है।

मशीन फुट एकीकृत है और आयातित रैखिक गाइड का उपयोग करता है, जो उत्कृष्ट कंपन प्रतिरोध और उच्च कठोरता प्रदान करता है।

उच्च गुणवत्ता वाले कच्चा लोहा राल रेत मोल्डिंग और एक कॉम्पैक्ट रिब्ड प्लेट संरचना उत्कृष्ट कठोरता और मजबूत कंपन प्रतिरोध प्रदान करती है।

इसमें उच्च कठोरता, उच्च परिशुद्धता और उच्च गति रैखिक गाइड और सटीक बॉल स्क्रू हैं।

सीएनसी मशीन टूल पर टूल्स कैसे बदलें

1. रोटरी टूलहोल्डर से उपकरण बदलना

रोटरी टूलहोल्डर एक साधारण स्वचालित टूल चेंजर है जिसका आमतौर पर उपयोग किया जाता हैसीएनसी स्वचालित मशीन टूल्स. इसे विभिन्न विन्यासों में डिज़ाइन किया जा सकता है, जिसमें वर्गाकार, षट्कोणीय या डिस्क-प्रकार के अक्षीय टूलधारक शामिल हैं। प्रत्येक रोटरी टूलधारक में चार, छह या अधिक उपकरण होते हैं, और उपकरण सीएनसी डिवाइस के आदेशों के अनुसार बदले जाते हैं।

किसी न किसी मशीनिंग के दौरान काटने की ताकतों का सामना करने के लिए रोटरी टूलधारक के पास पर्याप्त संरचनात्मक ताकत और कठोरता होनी चाहिए। चूंकि टर्निंग सटीकता काफी हद तक टूल टिप की स्थिति पर निर्भर करती है, सीएनसी मशीन टूल्स को मशीनिंग के दौरान टूल की स्थिति के मैन्युअल समायोजन की आवश्यकता नहीं होती है। इसलिए, रोटरी टूलहोल्डर के प्रत्येक अनुक्रमण के बाद उच्चतम संभव पुनरावृत्ति (आमतौर पर 0.001 से 0.005 मिमी) सुनिश्चित करने के लिए एक विश्वसनीय पोजिशनिंग समाधान और एक उपयुक्त पोजिशनिंग संरचना आवश्यक है।

2. स्पिंडल हेड को बदलकर उपकरण बदलना

घूमने वाले उपकरणों से सुसज्जित सीएनसी मशीन टूल्स के लिए स्पिंडल हेड को बदलकर उपकरण बदलना एक अपेक्षाकृत सरल उपकरण बदलने की विधि है। इस प्रकार का स्पिंडल हेड मूलतः एक बुर्ज टूल पत्रिका है। स्पिंडल हेड क्षैतिज और ऊर्ध्वाधर दोनों विन्यासों में उपलब्ध हैं। स्पिंडल हेड को बदलने के लिए बुर्ज को आमतौर पर घुमाया जाता है, जिससे स्वचालित उपकरण बदलना संभव हो जाता है। बुर्ज में प्रत्येक स्पिंडल प्रत्येक प्रक्रिया के लिए आवश्यक घूर्णन उपकरण के साथ पूर्व-स्थापित है। जब टूल चेंज कमांड जारी किया जाता है, तो प्रत्येक स्पिंडल हेड अनुक्रम में प्रसंस्करण स्थिति में घूमता है और मुख्य गति को संलग्न करता है, जिससे संबंधित स्पिंडल टूल को घुमाता है। गैर-प्रसंस्करण स्थितियों में अन्य स्पिंडल मुख्य गति से अलग हो जाते हैं।

3. टूल मैगज़ीन के साथ स्वचालित टूल चेंजिंग सिस्टम

क्योंकि रोटरी टूल होल्डर और बुर्ज-प्रकार के टूल चेंजर बड़ी संख्या में टूल को समायोजित नहीं कर सकते हैं और जटिल भागों की मशीनिंग आवश्यकताओं को पूरा नहीं कर सकते हैं, स्वचालित टूल परिवर्तन वाले सीएनसी मशीन टूल अक्सर टूल पत्रिका के साथ एक स्वचालित टूल चेंजर का उपयोग करते हैं। इस स्वचालित उपकरण परिवर्तक में एक उपकरण पत्रिका और एक उपकरण बदलने की व्यवस्था होती है, और उपकरण बदलने की प्रक्रिया अपेक्षाकृत जटिल होती है। सबसे पहले, मशीनिंग प्रक्रिया में उपयोग किए जाने वाले सभी उपकरणों को मानक टूलधारकों पर लगाया जाना चाहिए, मशीन के बाहर पहले से आकार दिया जाना चाहिए, और फिर एक विशिष्ट व्यवस्था के अनुसार टूल पत्रिका में रखा जाना चाहिए। उपकरण बदलते समय पत्रिका में से एक उपकरण का चयन किया जाता है। टूल परिवर्तक फिर टूल को पत्रिका या स्पिंडल से हटा देता है, टूल को स्वैप करता है, और नए टूल को स्पिंडल में स्थापित करता है, पुराने टूल को पत्रिका में वापस कर देता है। टूल मैगज़ीन की क्षमता बड़ी है और इसे स्पिंडल बॉक्स के किनारे या ऊपर लगाया जा सकता है। तब सेसीएनसी मशीन टूल्सस्वचालित उपकरण परिवर्तकों के हेडस्टॉक में केवल एक स्पिंडल होता है, सटीक मशीनिंग की आवश्यकताओं को पूरा करने के लिए स्पिंडल असेंबली अत्यधिक कठोर होनी चाहिए।
