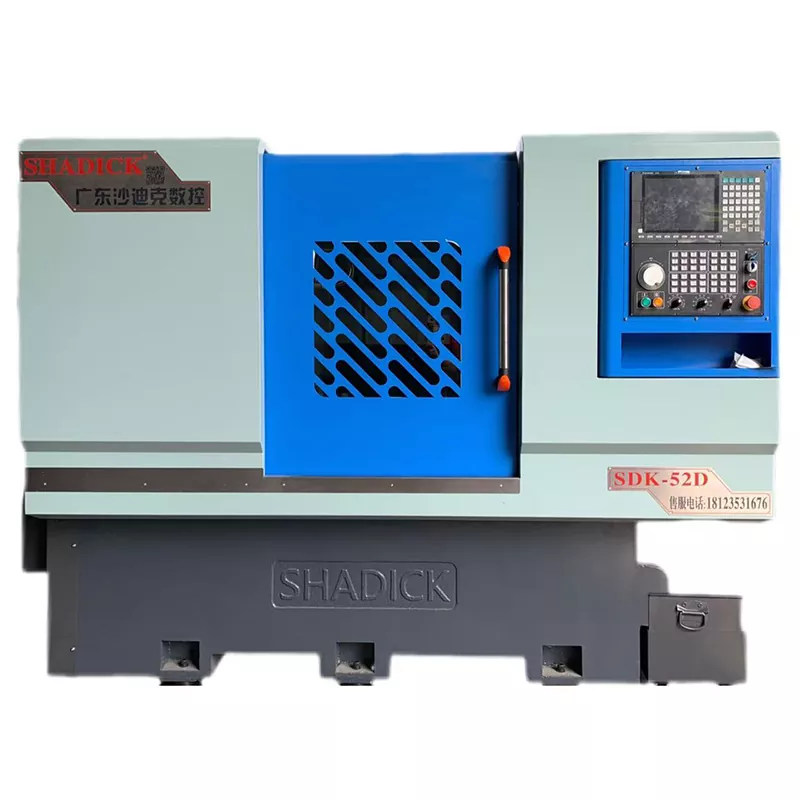

बुर्ज सीएनसी मशीन टूल्स की संरचना क्या है?

बुर्ज सीएनसी मशीन टूल्सकई प्रक्रियाओं के साथ एकीकृत होने की अपनी क्षमता के कारण सटीक विनिर्माण के क्षेत्र में प्रमुख उपकरण बन गए हैं। इसका संरचनात्मक डिज़ाइन "कुशल उपकरण परिवर्तन, सटीक स्थिति और स्थिर प्रसंस्करण" के तीन मुख्य लक्ष्यों के आसपास घूमता है। जटिल भागों के स्वचालित उत्पादन को प्राप्त करने के लिए सभी घटक मिलकर काम करते हैं।

बुनियादी समर्थन: बिस्तर और गाइड रेल प्रणाली

बिस्तर बुर्ज सीएनसी मशीन टूल का मूल फ्रेम है। यह अधिकतर उच्च शक्ति वाले कच्चा लोहा या वेल्डेड स्टील संरचना से बना होता है। उम्र बढ़ने के उपचार के माध्यम से आंतरिक तनाव को समाप्त कर दिया जाता है ताकि यह सुनिश्चित किया जा सके कि लंबे समय तक उपयोग के बाद यह विकृत नहीं होगा। बिस्तर पर स्थापित गाइड रेल प्रणाली को रैखिक गाइड रेल और हार्ड रेल में विभाजित किया गया है: रैखिक गाइड रेल में एक छोटा घर्षण गुणांक और उच्च स्थिति सटीकता होती है, जो उच्च गति प्रकाश काटने के लिए उपयुक्त होती है; कठोर रेलों को मजबूत भार-वहन क्षमता के साथ बुझाया और जमीन पर उतारा जाता है, और भारी कटिंग परिदृश्यों के लिए उपयुक्त हैं। गाइड रेल और बिस्तर के बीच की संयुक्त सतह को सटीक रूप से स्क्रैप करने की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि चलती भागों (जैसे कार्यक्षेत्र) की सीधीता त्रुटि 0.01 मिमी / मी के भीतर नियंत्रित होती है, जो प्रसंस्करण सटीकता की नींव रखती है।

मुख्य कार्य: बुर्ज उपकरण धारक और स्पिंडल इकाई

बुर्ज टूल होल्डर एक ऐतिहासिक घटक है जो इसे सामान्य से अलग करता हैसीएनसी मशीन टूल्स. यह डिस्क के आकार का या चौकोर आकार का होता है और इसमें 8-24 विभिन्न उपकरण (जैसे टर्निंग टूल, ड्रिल और टैप) रखे जा सकते हैं। तेजी से टूल रोटेशन प्राप्त करने के लिए सर्वो मोटर कैम या गियर तंत्र को अंदर चलाती है। उपकरण बदलने का समय आमतौर पर 0.5 और 2 सेकंड के बीच होता है, जो प्रक्रिया रूपांतरण के समय की खपत को काफी कम कर देता है। उपकरण धारक की स्थिति सटीकता एक प्रमुख संकेतक है। हाई-एंड मॉडल की बार-बार होने वाली पोजिशनिंग त्रुटि को 0.002 मिमी के भीतर नियंत्रित किया जा सकता है।

स्पिंडल इकाई वर्कपीस को घुमाने के लिए (खराद) या उपकरण को घुमाने के लिए (मिलिंग मशीन) के लिए जिम्मेदार है। इसमें एक स्पिंडल मोटर, एक बियरिंग ग्रुप और एक स्पिंडल बॉक्स होता है। हाई-स्पीड स्पिंडल सिरेमिक बीयरिंग या इलेक्ट्रिक स्पिंडल तकनीक का उपयोग करता है, और गति 10,000r/मिनट से अधिक तक पहुंच सकती है; कम गति वाला हेवी-लोड स्पिंडल स्थिर आउटपुट टॉर्क सुनिश्चित करने के लिए उच्च-परिशुद्धता रोलिंग बीयरिंग से लैस है। स्पिंडल के अंत में फिक्स्चर (जैसे कि तीन-जबड़ा चक, एक कोलेट) में उच्च गति रोटेशन के दौरान वर्कपीस को ढीला होने से रोकने के लिए एक मजबूत क्लैंपिंग बल होना चाहिए।

ड्राइव और ट्रांसमिशन: सर्वो सिस्टम और बॉल स्क्रू

बुर्ज सीएनसी मशीन टूल के प्रत्येक अक्ष की गति एक सर्वो प्रणाली द्वारा संचालित होती है, जिसमें सर्वो मोटर्स, ड्राइवर और स्थिति फीडबैक डिवाइस (जैसे ग्रेटिंग रूलर और एनकोडर) शामिल हैं। रोटरी गति को रैखिक गति में बदलने के लिए मोटर को बॉल स्क्रू या गियर रैक के माध्यम से चलने वाले हिस्सों से जोड़ा जाता है। बॉल स्क्रू की लीड सटीकता सीधे स्थिति सटीकता को प्रभावित करती है, और सटीक स्क्रू की पिच त्रुटि को 0.005 मिमी/300 मिमी के भीतर नियंत्रित किया जा सकता है। बुर्ज उपकरण धारक की रोटरी गति के लिए, बिजली की विफलता के बाद शून्य पर वापस आए बिना सटीक स्थिति सुनिश्चित करने के लिए एक पूर्ण एनकोडर भी सुसज्जित किया जाएगा।

नियंत्रण प्रणाली: सीएनसी इकाई और ऑपरेशन इंटरफ़ेस

सीएनसी इकाई उपकरण का "मस्तिष्क" है। यह औद्योगिक-ग्रेड कंप्यूटर चिप्स का उपयोग करता है और एक समर्पित सीएनसी प्रणाली (जैसे फैनुक और सीमेंस) चलाता है। सिस्टम हजारों मशीनिंग प्रोग्रामों को संग्रहीत कर सकता है, जी कोड और एम कोड प्रोग्रामिंग का समर्थन कर सकता है, और रैखिक इंटरपोलेशन और सर्कुलर इंटरपोलेशन जैसे जटिल प्रक्षेपवक्र नियंत्रण का एहसास कर सकता है। ऑपरेशन इंटरफ़ेस ज्यादातर टच स्क्रीन + फिजिकल बटन का संयोजन है, जो ऑपरेटरों के लिए इनपुट पैरामीटर, प्रोसेसिंग प्रक्रिया का अनुकरण करने और वास्तविक समय की स्थिति (जैसे स्पिंडल स्पीड, फीड स्पीड, टूल लाइफ) की निगरानी करने के लिए सुविधाजनक है। कुछ हाई-एंड मॉडल दूरस्थ निदान कार्यों का भी समर्थन करते हैं और इंटरनेट ऑफ थिंग्स मॉड्यूल के माध्यम से गलती चेतावनी और प्रोग्राम अपडेट का एहसास करते हैं।

सहायक प्रणाली: शीतलन, स्नेहन और सुरक्षा

शीतलन प्रणाली छिड़काव या धुंध के माध्यम से प्रसंस्करण क्षेत्र में काटने वाले तरल पदार्थ को सटीक रूप से पहुंचाती है, उपकरण के तापमान को कम करती है और चिप्स को धो देती है; स्नेहन प्रणाली घिसाव को कम करने के लिए गाइड रेल, लीड स्क्रू और अन्य चलती जोड़ियों को चिकना करने के लिए समयबद्ध और मात्रात्मक तेल आपूर्ति का उपयोग करती है। सुरक्षा प्रणाली में एक सुरक्षात्मक आवरण और एक चिप हटाने वाला उपकरण शामिल है: सुरक्षात्मक आवरण काटने वाले तरल पदार्थ के छींटे और धूल के प्रवेश को रोकता है; चिप कन्वेयर (चेन प्लेट प्रकार या सर्पिल प्रकार) प्रसंस्करण को प्रभावित करने वाले संचय से बचने के लिए समय पर चिप्स हटा देता है।

का संरचनात्मक डिज़ाइनबुर्ज सीएनसी मशीन टूल"एकीकरण, उच्च परिशुद्धता और उच्च दक्षता" की आधुनिक विनिर्माण अवधारणा का प्रतीक है। विभिन्न घटकों का समन्वित कार्य इसे एक ही उपकरण पर टर्निंग, मिलिंग, ड्रिलिंग और बोरिंग जैसी कई प्रक्रियाओं को पूरा करने में सक्षम बनाता है, जिससे उत्पादन चक्र बहुत छोटा हो जाता है, और एयरोस्पेस, ऑटोमोबाइल विनिर्माण आदि के क्षेत्र में एक मुख्य प्रसंस्करण उपकरण बन जाता है।
