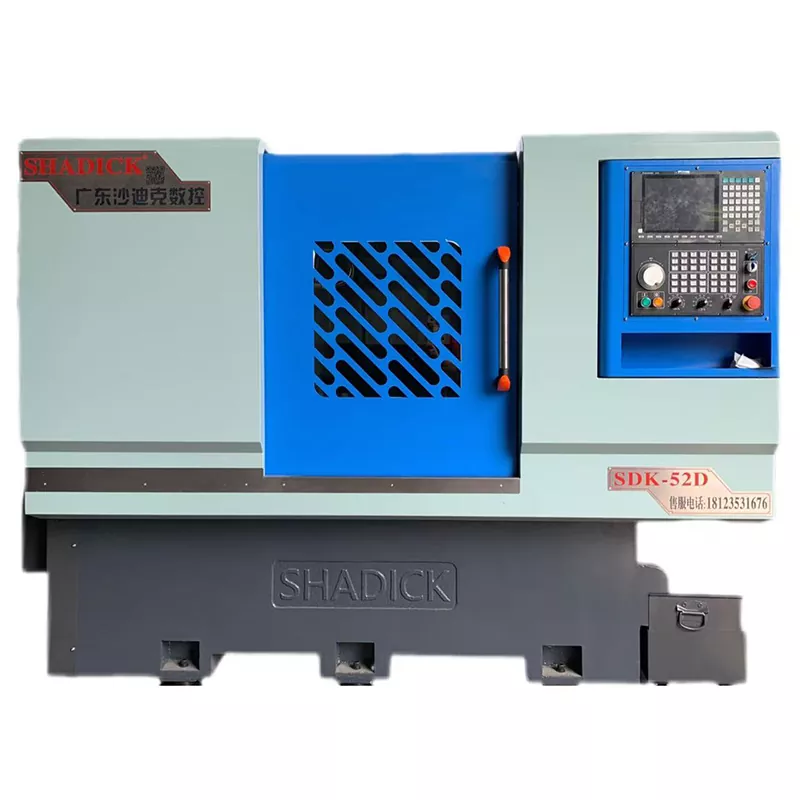

46-टेलस्टॉक बुर्ज सीएनसी मशीन टूल्स के मशीनिंग सटीकता में महत्वपूर्ण लाभ हैं। टेलस्टॉक मशीनिंग प्रक्रिया के दौरान वर्कपीस कंपन के कारण होने वाले विस्थापन से बचने के लिए वर्कपीस को ठीक करता है, जिससे मशीनिंग सटीकता और गुणवत्ता सुनिश्चित होती है। टेल टॉप वाले मशीन टूल्स में मजबूत अनुकूलन क्षमता होती है और वे विभिन्न सामग्रियों को संसाधित करने के लिए उपयुक्त होते हैं, जिनमें धातु, प्लास्टिक, सिरेमिक आदि शामिल हैं, उनका उपयोग छोटे पैमाने पर और बड़े पैमाने पर उत्पादन दोनों के लिए किया जा सकता है।
46-टेलस्टॉक बुर्ज सीएनसी मशीन टूल्स में भी उच्च कार्य दक्षता है। टेल टॉप वर्कपीस को ठीक कर सकता है, जिससे मशीनिंग प्रक्रिया अधिक स्थिर हो सकती है, मशीनिंग टूल्स के पहनने को कम कर सकती है, उपकरणों की सेवा जीवन का विस्तार कर सकती है, और इस प्रकार कार्य दक्षता में सुधार हो सकती है। टेल टॉप के बिना मशीन टूल्स को मशीनिंग प्रक्रिया के दौरान अधिक समायोजन और निगरानी की आवश्यकता हो सकती है, जो समग्र कार्य दक्षता को प्रभावित करती है।
संसाधन क्षमता |
46 डी |
बेड बॉडी को स्पिन करें |
Φ500 |
सबसे बड़ा व्यास प्रसंस्करण |
Φ350 |
धुरा |
|
स्पिंडल नाक |
ए 2-5 |
बार एपर्चर |
Φ46 |
स्पिंडल की गति |
0-6000 |
यांत्रिक परिशुद्धता |
|
पोजिशनिंग सटीकता को दोहराएं |
± 0.005 |
स्पिंडल फायरिंग |
≤0.005/100 मिमी |
स्पिंडल टेपर |
≤0.005/100 मिमी |
एक्स, जेड क्रॉसहेयर |
≤0.005/100 मिमी |
X/z अक्ष तेजी से चलती गति |
24 मीटर/मिनट |
अक्षीय स्ट्रोक |
|
एक्स-एक्सिस स्ट्रोक |
250 मिमी |
जेड-एक्सिस स्ट्रोक |
510 मिमी |
मोटर -शक्ति |
|
स्पिंडल (सर्वो) और मोटर |
7.5kW |
एक्स अक्ष (सर्वो) और मोटर |
1.3kW/1.7kW |
Z अक्ष (सर्वो) और मोटर |
1.3kW/1.7kW |
टेलस्टॉक |
|
केंद्र प्रकार |
मोर्स नंबर 5 (रोटरी सेंटर) |
आस्तीन व्यास |
Φ95 मिमी |
सिलेंडर काम का दबाव |
5-20 किग्रा |
केंद्र स्ट्रोक |
120 मिमी |
टेलस्टॉक स्ट्रोक |
420 |
अन्य |
|
वज़न |
3500 किग्रा |
यांत्रिक आयाम |
2710*1635*1685 |
एक पूंछ शीर्ष के साथ बुर्ज क्रेन इसकी उच्च सटीकता और कठोरता के कारण भागों की सटीक मशीनिंग के लिए बहुत उपयुक्त है। उदाहरण के लिए, एयरोस्पेस, चिकित्सा उपकरण और मोटर वाहन विनिर्माण जैसे क्षेत्रों में, भागों की आयामी सटीकता और सतह की चिकनाई के लिए अत्यधिक उच्च आवश्यकताएं हैं, और पूंछ के टॉप वाले बुर्ज क्रेन इन उच्च-सटीक मशीनिंग जरूरतों को पूरा कर सकते हैं।
