46-पंक्ति टूल CNC मशीन टूल्स

Shadick चीन में एक मूल 46-पंक्ति टूल CNC मशीन टूल्स निर्माता है, जो कई वर्षों तक R & D और CNC मशीन टूल्स के निर्माण में विशेषज्ञता रखता है। हमारे उत्पाद मूल्य और गुणवत्ता दोनों में अलग-अलग लाभ प्रदान करते हैं, और हम चीन में आपके दीर्घकालिक भागीदार बनने के लिए तत्पर हैं।

जांच भेजें

उत्पाद वर्णन

45 डिग्री इच्छुक बिस्तर डिजाइन, ऑपरेटरों के लिए वर्कपीस को ऊपर और नीचे क्लैंप करने के लिए सुविधाजनक है, और चिकनी चिप हटाने के लिए। अल्ट्रा बड़े एक्स-एक्सिस में 900 का स्ट्रोक होता है और जेड-एक्सिस में 350 का स्ट्रोक होता है, जिससे 46-पंक्ति टूल सीएनसी मशीन टूल्स को चाकू की व्यवस्था करना आसान होता है। यह एक बुर्ज और पावर हेड से भी लैस हो सकता है। कई विकल्पों के साथ उन्नत सरल मिलिंग यौगिक, 4-अक्ष लिंकेज फ़ंक्शन को प्राप्त करने के लिए एक फ्लाइंग कटर हेड से लैस किया जा सकता है। एक-टुकड़ा कास्ट बेड बॉडी एक स्वतंत्र स्पिंडल यूनिट के साथ इकट्ठे मशीन की स्थिरता और सटीकता सुनिश्चित करता है।

उत्पाद पैरामीटर） विनिर्देश）

संसाधन क्षमता	46 ए
बेड बॉडी को स्पिन करें	Φ500
सबसे बड़ा व्यास प्रसंस्करण	Φ350
धुरा
स्पिंडल नाक	ए 2-5
बार एपर्चर	Φ46
स्पिंडल की गति	0-6000
यांत्रिक परिशुद्धता
पोजिशनिंग सटीकता को दोहराएं	± 0.005
स्पिंडल फायरिंग	≤0.005/100 मिमी
स्पिंडल टेपर	≤0.005/100 मिमी
एक्स, जेड क्रॉसहेयर	≤0.005/100 मिमी
X/z अक्ष तेजी से चलती गति	24 मीटर/मिनट
अक्षीय स्ट्रोक
एक्स-एक्सिस स्ट्रोक	900 मिमी
जेड-एक्सिस स्ट्रोक	350 मिमी
मोटर -शक्ति
स्पिंडल (सर्वो) और मोटर	7.5kW
एक्स अक्ष (सर्वो) और मोटर	1.3kW/1.7kW
Z अक्ष (सर्वो) और मोटर	1.3kW/1.7kW
अन्य
वज़न	3200 किग्रा
यांत्रिक आयाम	223016001900

उत्पाद उत्सव और आवेदन

Shadick 46-Row टूल CNC मशीन टूल्स छोटे और मध्यम आकार के सटीक पार्ट मशीनिंग सेक्टर में एक बेंचमार्क उपकरण बन गए हैं, जो उनके लंबे-चक्र तनाव राहत प्रक्रिया, शीर्ष अंतरराष्ट्रीय ब्रांडों के मुख्य घटकों और बुद्धिमान मशीनिंग क्षमताओं को धन्यवाद देते हैं। यह विशेष रूप से लचीले उत्पादन परिदृश्यों के लिए अच्छी तरह से अनुकूल है, जो बहु-श्रेणी, छोटे-बैच और उच्च-सटीक आवश्यकताओं की मांग करते हैं, जिससे यह ऑटोमोटिव पार्ट्स, मेडिकल और 3C उद्योगों में टियर 2 आपूर्तिकर्ताओं के लिए एक आदर्श विकल्प बन जाता है ताकि उत्पादन क्षमता को उन्नत किया जा सके।

उत्पादन विवरण

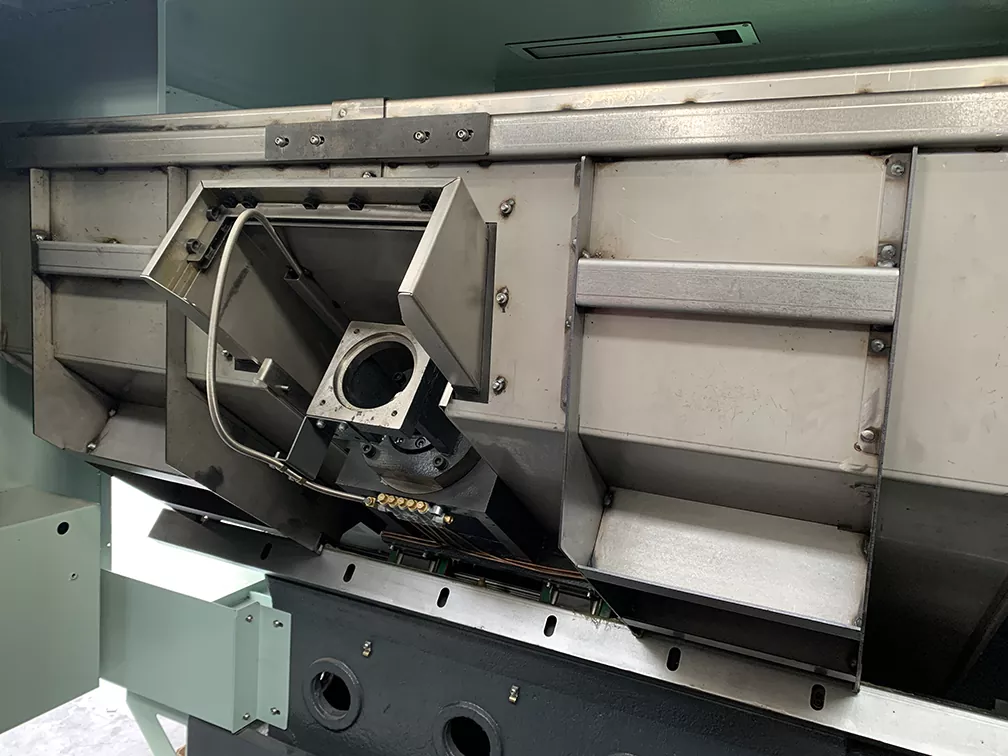

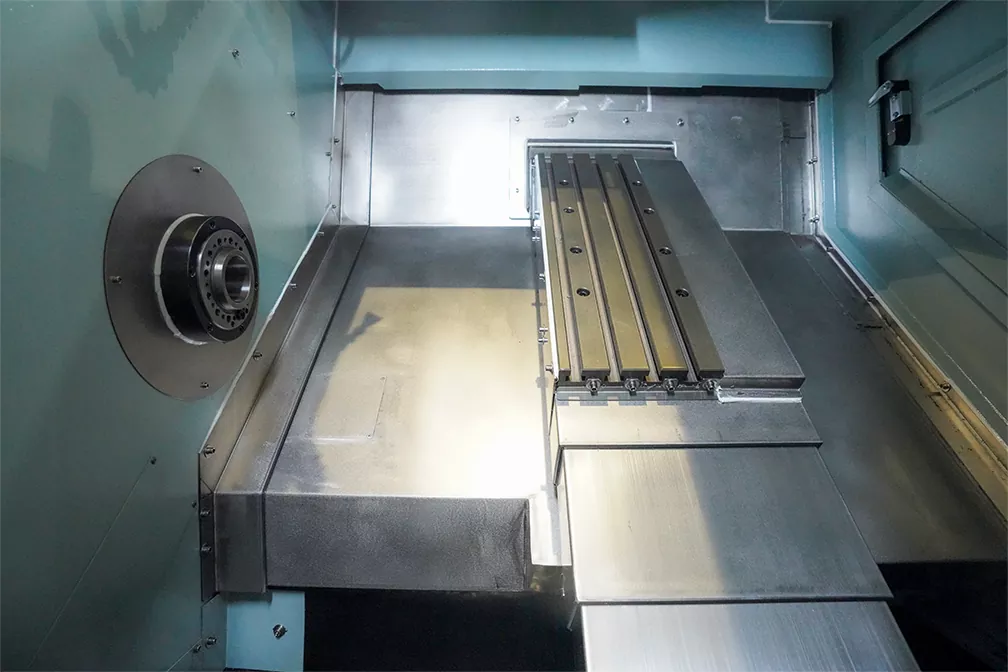

46-पंक्ति टूल CNC मशीन टूल्स आंतरिक संरचना प्रदर्शन, x- अक्ष स्ट्रोक 900, Z- अक्ष स्ट्रोक 350

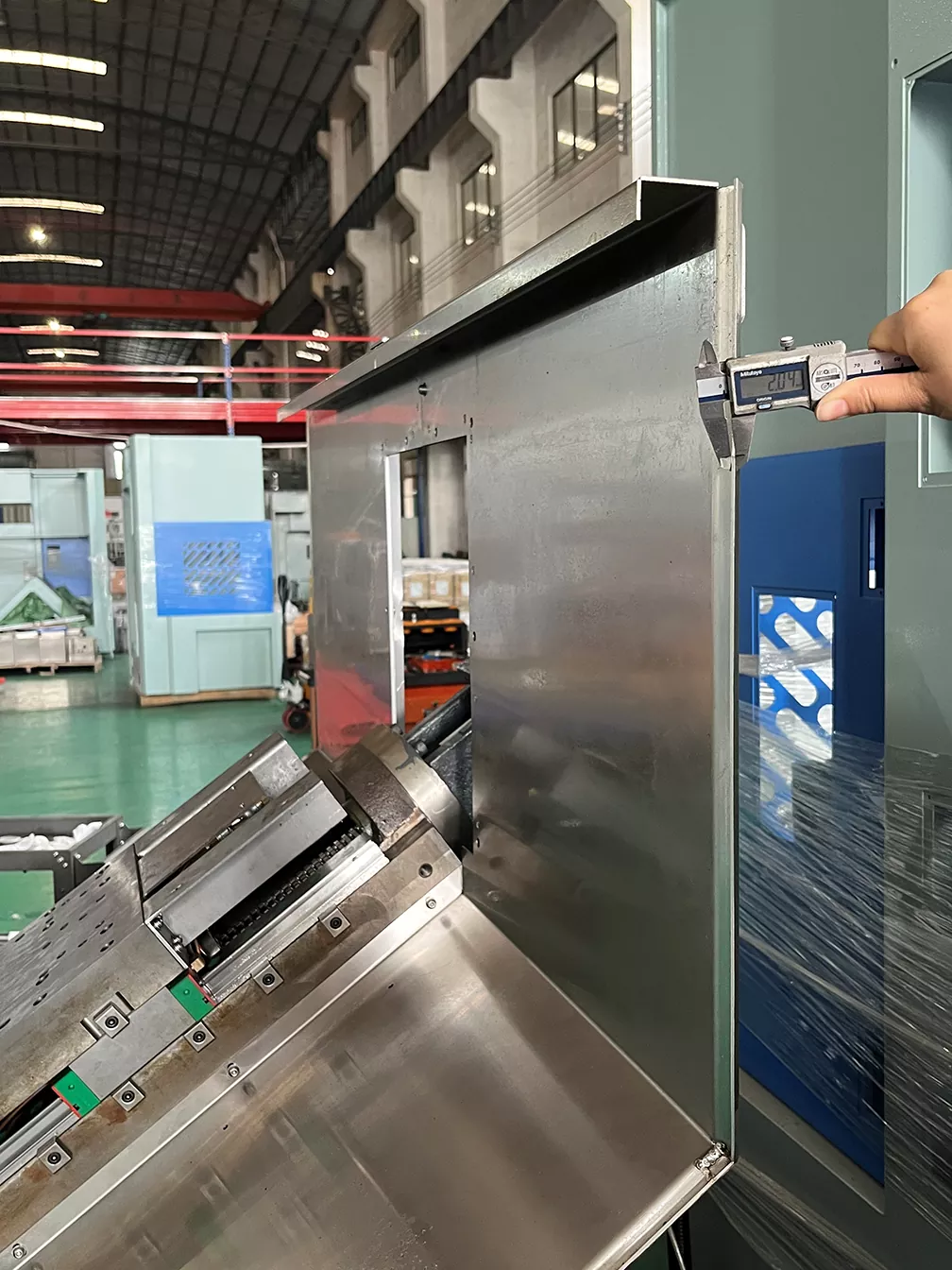

2 मिमी स्टेनलेस स्टील पूरी तरह से संलग्न सुरक्षात्मक डिजाइन。

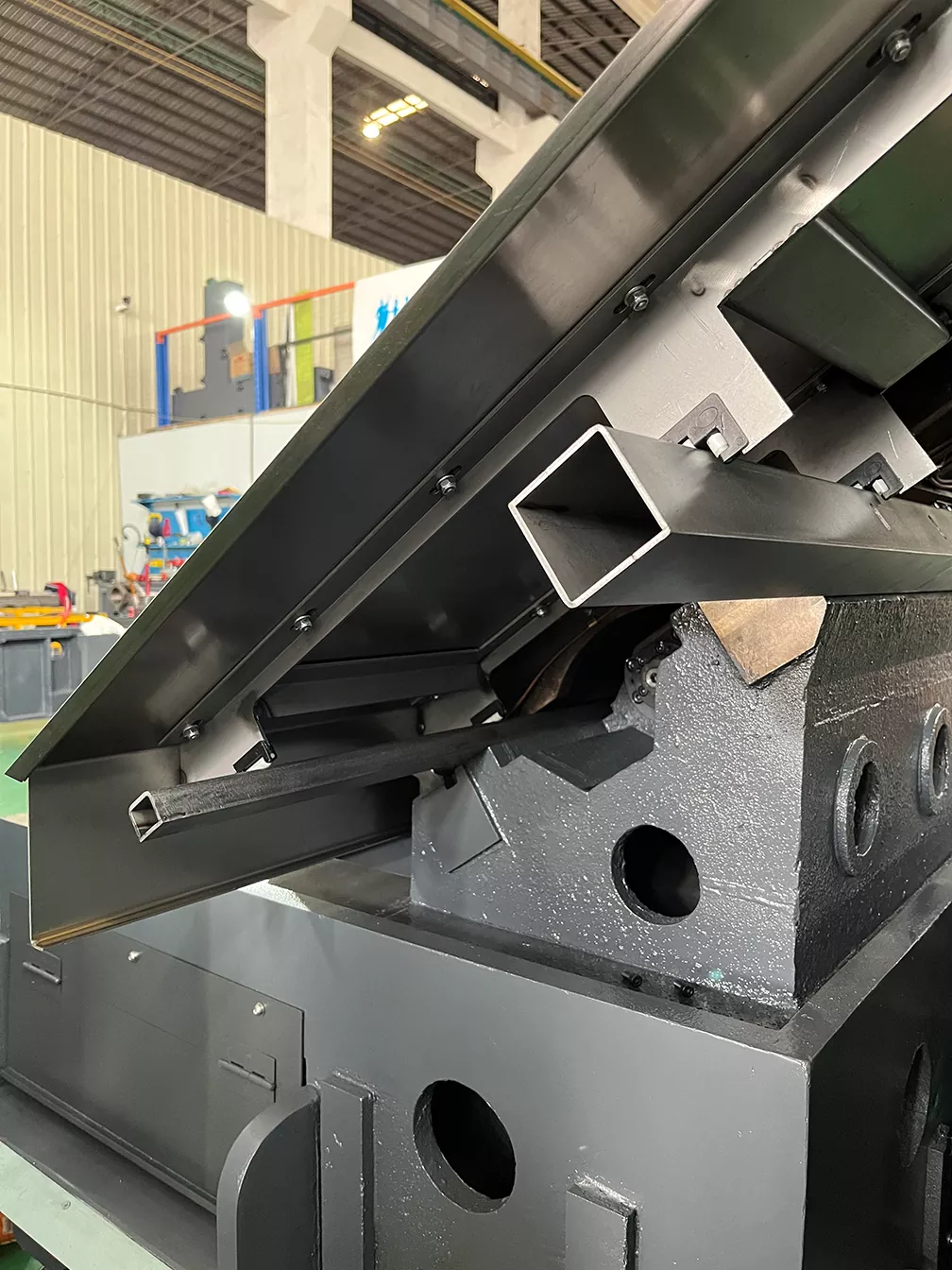

सुदृढीकरण के लिए 3 मिमी को मजबूत करने वाली सलाखों का उपयोग करें। एकल परत आंतरिक रक्षा

हम दो सहायक गाइड रेल का उपयोग करते हैं, जो 1.5 मीटर की लंबाई और 3 मिमी की मोटाई के साथ स्टेनलेस स्टील से बने हैं। टूल लाइनों को कम करें और मशीन स्थिरता में सुधार करें
